小尺寸貼附機/貼膜機
BKS-TH600自動貼膜機
型號：BKS-TH600自動覆膜機
分類：自動貼膜機
簡介：自動將模切好的膜從卷料中剝離、光纖定位、貼附等過程連續完成。
庫存：有
交貨期限：10天
1、產能：10-12片/min（依產品大小而定）
2、精度：檢測XY兩點±0.1mm(被貼物誤差視為0) 薄膜邊緣光滑平整無毛屑
3、氣泡：保護膜無塵情況下無氣泡。
4、最大貼膜尺寸：145x155mm（依客戶要求可調）
自動貼膜機的特點：
一、設備控制方面，減少了人為的調試結合現代的微電腦技能，可以主動檢測設備出產過程呈現的故障并及時發出警報進行主動的修正。貼標設備中全主動貼標機正在向這方面發展。該技能的應用將會讓食品加工出產得到質量保證。
二、技能規范化，一致一個規范的技能才能更好完成各企業之間的交流，機械設備行業目前紛紛趨向國際化規范，例如貼標簽機，在國內起步較晚各種出產技能不是很成熟，可是商場對該設備的要求卻很高，所以國際化規范的定制更能明確該向哪方面進行改進和研制。
三、設備更安全，所謂“安全”不僅在使用上還表現在出產中尤其對食品行業的出產。食品安全成為現在重視的焦點問題，出產符合質量的產品就要求有個更安穩，更清潔的環境。
四、高功率，以最低的耗費達到最大的產量，所以要求設備具有更高的功率。例如全主動貼標機出產上完成了連續化出產，爭取用更高更安穩的功率贏得商場的喜愛。
產品簡介
一、設備簡介：

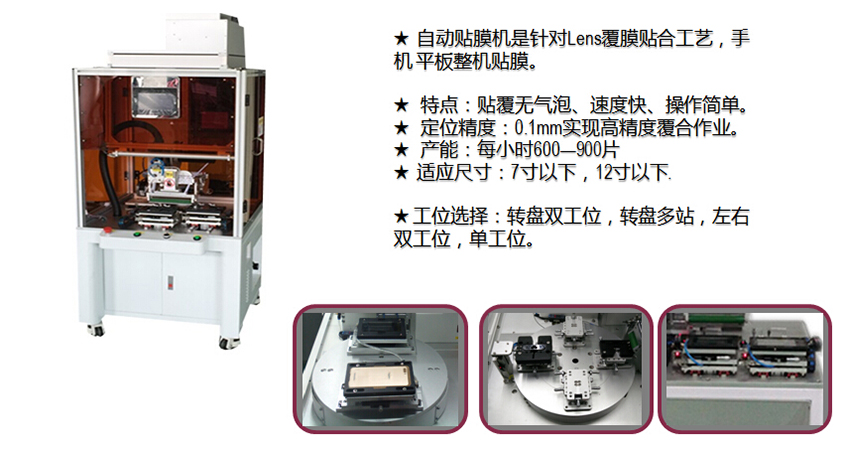

BKS-TH600自動貼膜機是針對Lens覆膜貼合工藝，實現半自動生產的靈巧輕便，桌上型機臺。濃縮了大型貼合設備的覆合、無氣泡、速度快等特點，加入當前主流CNC數控加工中心的控制原理，從而達到覆合精度高、覆合速度快、無氣泡、操作簡單、靈巧輕便、便于管理、實用性強等特點。
BKS-TH600自動貼膜機是利用兩根高精度線性模組搭建XY移動平臺，定位精度達到0.01mm實現高精度覆合作業。并且在原有優點上又增加了貼合臺互換功能，這樣在原覆膜速度上提升了40%，在安全操作上可以達到人機互不干涉的目的。
二、技術標準
1、產能：10-12片/min（依產品大小而定）
2、精度：檢測XY兩點±0.1mm(被貼物誤差視為0) 薄膜邊緣光滑平整無毛屑
3、氣泡：保護膜無塵情況下無氣泡。
4、穩定性：24小時連續工作無異常
5、最大貼膜尺寸：145x155mm（依客戶要求可調）
6、氣壓：0.5mpa(加可調氣閥)
7、校準方式 ：XY軸修正方式
8、電源：AC220V 50HZ 10A
9、易損件：橡膠壓滾 治具
10、放料治具帶氣浮平臺
三、主要改善
1、加強線性模組的強度（提高運行穩定度）
2、增加傾斜式吸頭（可以改善貼合白印問題）
3、剝離板增加負壓吸附段（可以改進吸膜側偏問題）
4、改變吸頭驅動形式（加強吸頭的穩定度）
5、出膜驅動形式的改變（減少出膜誤差）
6、增加循環旋轉擺料治具盤（提高工人擺放料時間提高工作效率）
7、有效的解決了安全隱患，從而達到人機互動。
設備規格參數：
|
控 制 系 統 |
程序主控 |
日本松下（Panasonic） |
|
人機界面 |
WENVIEW 7〞彩色觸摸屏 |
|
|
伺服控制 |
日本松下（Panasonic） |
|
|
放料制動系統 |
中宏泰 |
|
|
誤操作防護 |
機器軟件及硬件雙向互鎖設計 |
|
|
電波穩定 |
EMI 濾波器 |
|
|
電源保護 |
20A 可復位漏電開關 |
|
|
電源供給 |
DC24V（內置電源） |
|
|
電 氣 、 結 構 配 置 |
定位檢測 |
KEYENCE |
|
厚度檢測 |
LRD |
|
|
電機 |
臺灣力矩電機 |
|
|
光源 |
雙LED光源 |
|
|
壓頭氣缸 |
日本 SMC 氣缸 |
|
|
壓頭導向導軌 |
日本THK高精度導軌 |
|
|
壓力調節 |
日本 SMC 精密調壓閥 |
|
|
壓力指示表 |
日本 SMC 精密數字顯示表 |
|
|
真空 |
日本 SMC真空發生器 |
|
|
電磁閥 |
日本 SMC |
|
|
氣源過濾 |
日本 SMC 分水器 |
|
|
參數輸入 |
中文人機界面 |
|
|
貼附精度 |
檢測XY兩點±0.1mm |
|
|
氣壓控制 |
0．1MPa～0.8 MPa |
|
|
壓力范圍 |
10Kgf～88Kgf |
|
|
壓力精度 |
±0.1KG |
|
|
產品規格 |
145x155mm |
|
|
產品固定方式 |
真空吸附 |
|
|
作業高度 |
750MM |
|
|
機架結構 |
方通焊接 |
|
|
治具材料 |
鐵氟龍 |
|
|
工作臺/壓力結構 |
45#鋼熱處理 |
|
|
外殼封板 |
2MM 烤漆板 |
|
|
場 地要 求 |
電源供給 |
AC220V 50Hz±10％ |
|
最大電流 |
10A 2000W |
|
|
供給氣源 |
0．4～1Mpa(干燥氣源) |
|
|
氣管規格 |
￠8MM |
|
|
作業環境 |
適用于標準級別廠房 |
|
|
設 備 規 格 |
外型尺寸 |
長 1350MM 寬 750 MM 高 1960 MM（包含FFU360MM） |
|
總重量 |
約 350KG |
|
|
設備外型 |
立式 |
|
|
平臺工作方式 |
轉盤式工作臺 |
|
|
操作人員 |
1人 |
|
|
防護 |
作業安全保護 |
雙按鍵啟動操作 |
|
動作保護 |
軟件動作互鎖 |
|
|
隨 機 配 件 |
氣管 |
10M/快速接頭 1 套 |
|
貼附輪 |
1個(根據產品訂做，出廠前安裝于機器之上) |
|
|
夾具 |
1套2個(根據產品訂做，出廠前安裝于機器之上) |
|
|
調機工具 |
1套 |
|
|
作業指導書 |
1份 |
